SO2和粉塵是造成大氣污染的主要污染源。我國是以煤炭為主要能源的國家，煤炭在燃燒過程中釋放出來的SO2和粉塵是大氣中SO2和粉塵的主要來源。目前治理鍋爐煙氣中SO2的主要工藝有濕法、半干法、干法等幾大類，而濕法脫硫工藝在市場應用中占據了70%以上的份額。
濕法脫硫工藝脫硫后排放的凈煙氣中，不可避免的會夾帶粉塵、霧滴及亞硫酸鹽、硫酸鹽等，這部分夾帶物仍然會造成環境污染。隨著環保壓力的日益增大，環保排放指標日益嚴格，2015年，我國部分省市更是提出了超凈排放的要求，即鍋爐煙氣脫硫后凈煙氣中粉塵≤5mg/Nm3，SO2≤35 mg/Nm3，這就要求我們對凈煙氣中的夾帶物進行進一步的脫除。

[0004] 隨著近幾年的技術引進和研發，濕法脫硫行業應對超凈排放的主要方法為在凈煙氣煙道增加濕式電除塵器，這就要大大的提高脫硫裝置的投資，運行能耗也顯著增加，同時對舊項目的改造難度較大，很多企業難以承受。
一種鍋爐煙氣脫硫后超凈排放裝置，所述的超凈排放裝置具有脫硫塔；所述脫硫塔內設置有漿液儲存區，所述的漿液儲存區位于脫硫塔的底部；所述漿液儲存區的上方設置有脫硫段；所述的脫硫段位于所述的脫硫塔內，且所述的脫硫段通過煙道與煙氣相連通；所述脫硫段的上方設置有用以除去煙氣中夾帶的大部分脫硫液滴的脫硫液除霧器；所述脫硫液除霧器位于所述的脫硫塔內；所述脫硫液除霧器的上方設置有用以除去煙氣中夾帶的氣相和液相的水滴、細微的脫硫液及粉塵的水洗段；所述的水洗段設置在脫硫塔內，且為上下設置的多級；每級所述的水洗段具有氣液分離器和設置在氣液分離器上方的水洗布液器；所述的氣液分離器與所述的水洗布液器之間還設置有水洗填料；所述的水洗布液器、氣液分離器均與設置在脫硫塔外的循環水罐的出口、入口相連通；對應每級所述的水洗段均設置有循環水罐；水洗段的上方設置有屋脊式除霧器，所述的屋脊式除霧器為在脫硫塔內上下設置的至少兩個；所述屋脊式除霧器的上方設置有絲網除沫器；所述脫硫塔的頂部通過凈煙氣通道連通煙囪；所述的絲網除沫器與屋脊式除霧器之間、相鄰兩個所述的屋脊式除霧器之間、屋脊式除霧器與氣液分布器之間以及脫硫液除霧器與脫硫段之間均設置有沖洗水噴淋頭；多個所述的沖洗水噴淋頭均與設置在脫硫塔外的工藝水罐相連通。

所述一級循環水罐中液體的密度不超過1 .200g/cm3，所述二級循環水罐中液體的密度不超過1 .100g/cm3。水洗段內所述水洗布液器的液氣比均不小于0 .1L/m3。所述水洗段的溫降控制在15℃以內。所述的水洗填料為規整填料，每層填料層高不小于100mm。所述的脫硫塔內空塔氣速為2 .0m/s-4 .0m/s。

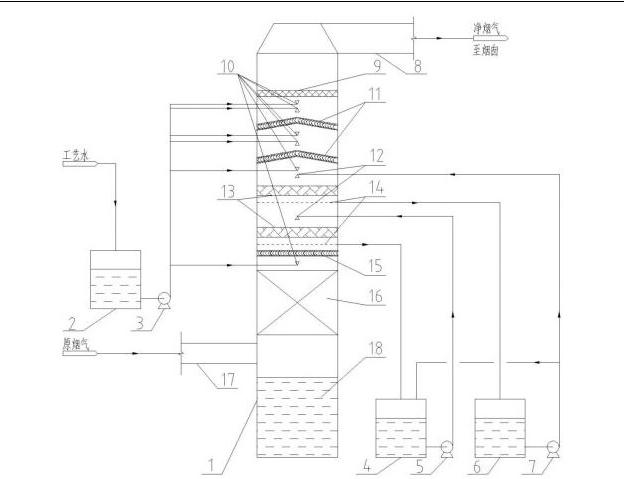

利用上述一種鍋爐煙氣脫硫后超凈排放裝置進行煙氣凈化的工藝為，煙氣經煙氣煙道進入脫硫塔后上升進入脫硫段，在脫硫段內與脫硫液噴淋頭噴淋而下的脫硫液逆流接觸，脫去煙氣中的SO2；脫去SO2的煙氣繼續上升，由脫硫液除霧器去除煙氣中夾帶的大部分脫硫液滴；去除大部分脫硫液滴的煙氣繼續上升進入多級水洗段，由上下設置的多級水洗段對煙氣中夾帶的氣相和液相的水滴、細微的脫硫液及粉塵進行水洗；經過水洗的煙氣由設置在水洗段上方的屋脊式除霧器，進一步脫除煙氣中夾帶的霧滴；再由絲網除沫器對煙氣中夾帶的霧滴進行再次脫除，然后煙氣從所述的脫硫塔頂部的凈煙氣出口至煙囪排放。利用多級脫硫與除霧、除粉塵相結合的方式，使濕法脫硫后尾氣中的SO2和粉塵達到超低排放的要求，即SO2≤35 mg/Nm3、粉塵≤5mg/Nm3 ，且進一步提高了脫硫劑的回收利用率，降低了脫硫裝置投資及運行成本，最大程度的降低了煙氣中SO2和粉塵對周圍大氣環境的污染。 圖1為本發明的結構示意圖。

[0016] 圖中：1 .脫硫塔，2 .工藝水罐，3 .工藝水泵，4 .一級循環水罐，5 .水洗泵，6 .二級循環水罐，8 .凈煙氣煙道，9 .絲網除沫器，10 .沖洗水噴淋頭，11 .屋脊式除霧器，12 .水洗布液器，13 .水洗填料，14 .氣液分離器，15 .脫硫液除霧器，16 .脫硫段，17 .煙道，18 .漿液儲存區。
所述脫硫塔1內設置有漿液儲存區18，所述的漿液儲存區18位于脫硫塔1的底部；所述漿液儲存區18的上方設置有脫硫段16；所述的脫硫段16位于所述的脫硫塔1內，且所述的脫硫段16通過煙道17與煙氣相連通；所述脫硫段16的上方設置有用以除去煙氣中夾帶的大部分脫硫液滴的脫硫液除霧器15；所述脫硫液除霧器15位于所述的脫硫塔1內；所述脫硫液除霧器15的上方設有用以除去煙氣中夾帶的氣相和液相的水滴、細微的脫硫液及粉塵的水洗段；所述的水洗段設置在脫硫塔1內，且為上下設置的多級；每級所述的水洗段具有氣液分離器14和設置在氣液分離器上方的水洗布液器12；所述的氣液分離器14與所述的水洗布液器12之間還設置有水洗填料13；所述的水洗布液器12、氣液分離器14均與設置在脫硫塔外的循環水罐的出口、入口相連通；對應每級所述的水洗段均設置有循環水罐；該實施例中，
所述的水洗段為上下設置的兩級，對應兩級水洗段分別設置有循環水罐，對應下級水洗段設置的循環水罐為一級循環水罐4，對應上級水洗段設置的循環水罐為二級循環水罐6；所述一級循環水罐4中液體的密度不超過1 .200g/cm3，所述二級循環水罐6中液體的密度不超過1 .100g/cm3；水洗段內所述水洗布液器的液氣比均不小于0 .1L/m3；所述水洗段的溫降控制在15℃以內；所述的水洗填料13為規整填料，每層填料層高不小于100mm；所述的脫硫塔內空塔氣速為2 .0m/s-4 .0m/s；水洗段的上方設置有屋脊式除霧器11，所述的屋脊式除霧器為在脫硫塔內上下設置的兩個；所述屋脊式除霧器11的上方設置有絲網除沫器9；所述脫硫塔1的頂部通過凈煙氣通道8連通煙囪；所述的絲網除沫器9與屋脊式除霧器11之間、相鄰兩個所述的屋脊式除霧器11之間、屋脊式除霧器11與氣液分離器14之間以及脫硫液除霧器與脫硫段之間均設置有沖洗水噴淋頭10；多個所述的沖洗水噴淋頭10均與設置在脫硫塔外的工藝水罐2相連通。

利用上述一種鍋爐煙氣脫硫后超凈排放裝置進行煙氣凈化的工藝為，煙氣經煙道17進入脫硫塔1后上升進入脫硫段，在脫硫段內與脫硫液噴淋頭噴淋而下的脫硫液逆流接觸，脫去煙氣中的SO2；脫去SO2的煙氣繼續上升，由脫硫液除霧器去除煙氣中夾帶的大部分脫硫液滴；去除大部分脫硫液滴的煙氣繼續上升進入多級水洗段，由上下設置的多級水洗段對煙氣中夾帶的氣相和液相的水滴、細微的脫硫液及粉塵進行水洗；經過水洗的煙氣由設置在水洗段上方的屋脊式除霧器，進一步脫除煙氣中夾帶的霧滴，再由絲網除沫器對煙氣中夾帶的霧滴進行再次脫除，然后煙氣從所述的脫硫塔頂部的凈煙氣出口至煙囪排放。

所述的脫硫塔凈煙氣出口SO2≤35 mg/Nm3、粉塵≤5mg/Nm3。
